道路設計中平面線型都有哪些類型?
在進行道路平面線形設計時，一般會遵循下列原則：1、平面線形應直捷、連接、順適，并與地形地物相適應，與周圍環境相協調；2、必須滿足行駛力學要求，視覺和心理上的要求對高速路應盡量滿足；3、保持平面線形的均衡與連貫；4、應避免連續急彎的線形；5、平曲線應有足夠的長度。一般來說道路線型分為以下六類：
01基本型

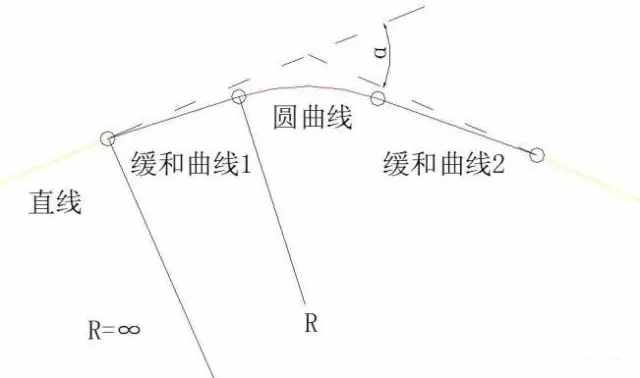

直線+緩和曲線+圓曲線+緩和曲線+直線，這種線型和地鐵平曲線里的大部分線型是一樣的。

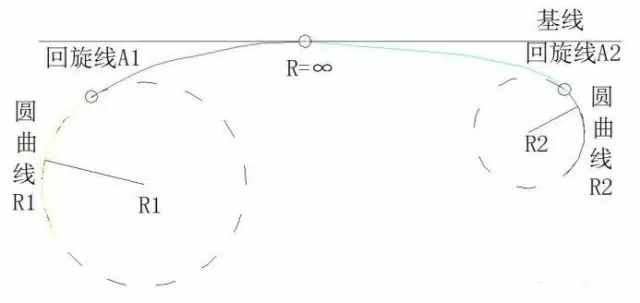

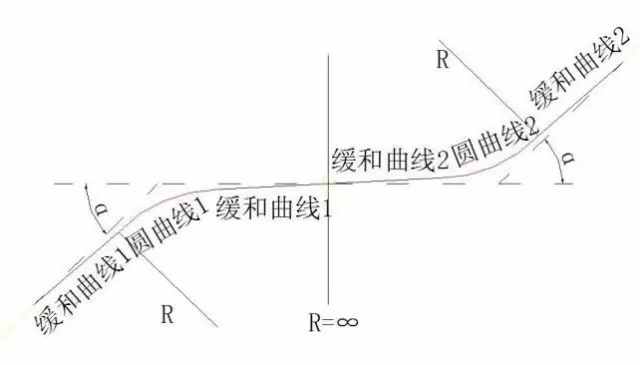

緩和曲線1+圓曲線1+緩和曲線1+（反向）+緩和曲線2+圓曲線2+緩和曲線2
S型曲線幾點注意：
（1）相鄰兩個回旋參數A1和A2宜相等，當采用不同參數時，A1/A2<2.0，有條件時應<1.5；
（2）兩反向曲線之間不設直線，不得已插入直線時，必須盡量短，其直線長度或重合段的長度應滿足L≤（A1+A2）/40。
（3）S型兩圓曲線半徑之比不宜過大，宜為：R2/R1=11/3。

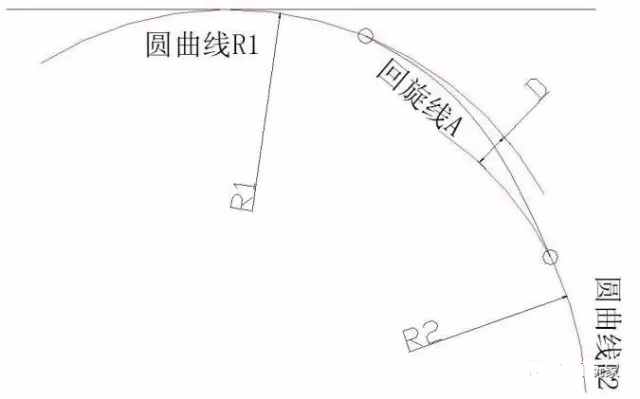

緩和曲線1+圓曲線1+緩和曲線（過渡）+圓曲線2+緩和曲線2
卵型曲線的幾點注意：
（1）卵型上的回旋參數A不應小于該級公路關于回旋線最小參數的規定，同時宜在下列界限內：R2/2≤ A≤ R2（R2為小圓半徑）；
（2）兩圓曲線半徑之比宜在下列界限之內：0.2≤R2/R1≤ 0.8（R1為大圓半徑）；
（3）兩圓曲線的間距，宜在下列界限之內：0.003≤D/R2≤ 0.03（D為兩圓曲線最小間距）。
直線+緩和曲線1+（同向）緩和曲線2+直線
直線+緩和曲線1+（同向）緩和曲線2+圓曲線+……
圓曲線1+緩和曲線1+（同向）緩和曲線2+圓曲線2
