細部結構設計及施工要點解析
導言
在建筑結構設計與施工時，除主體結構外，還有很多細部結構如變形縫、水落口、箍筋等，體積雖小用處卻不小，如果這些部位設置有問題，對整體結構的安全與質量來說都是隱患。中鐵城際小編今天對這類結構的設計及施工要點進行了整理。

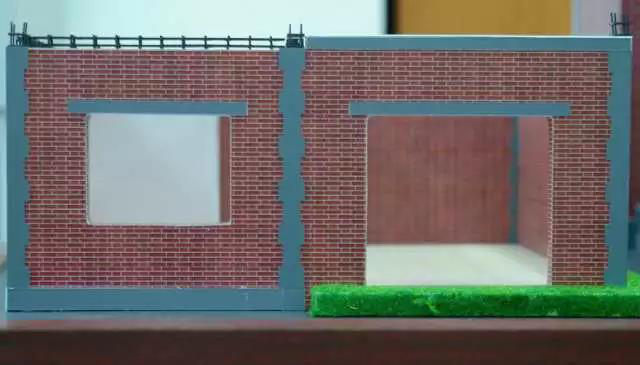

構造柱
（1）多層磚房構造柱應符合：最小截面可采用240mm×180mm，箍筋間距不宜大于250mm，且在柱上下端適當加密。
（2）構造柱與墻體連接應砌成馬牙槎并沿墻每隔500mm設兩根拉結筋，每邊伸入墻內長度不宜小于1m。
（3）構造柱應與每層圈梁連接。隔層設置圈梁的房屋應在無圈梁樓層增設配筋磚帶；其他情況下，配筋磚帶應在外縱墻和相應橫墻上接通。
（4）構造柱按構造設置，不需單獨設置基礎。當基礎頂部設有圈梁時，構造柱可錨固在基礎圈梁中。

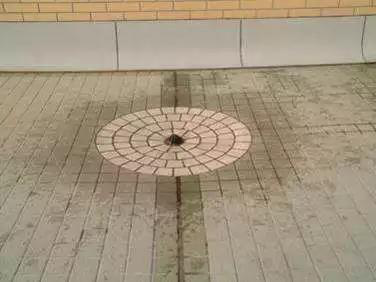

水落口
（1）水落口杯上口的標高應設置在溝底的最低處。防水層貼入水落口杯內不應小于50mm。
（2）水落口周圍直徑500mm范圍內的坡度不應小于5％，并采用防水涂料或密封材料涂封，其厚度不應小于2mm。
（3）水落口杯與基層接觸處應留寬20mm，深20mm凹槽，并嵌填密封材料。因為水落口與天溝、檐溝的材料不同，環境溫度的變化會使水落口與檐溝間產生裂縫，故水落口應固定牢固。
（4）涂膜防水屋面水落口。水落口周圍直徑500mm范圍內，坡度不應小于5%，并用該涂料或密封材料密封，其厚度不應小于2mm；水落口杯與基層接觸處，應留寬20mm，深20mm凹槽，并嵌填密封材料。
（5）卷材防水屋面水落口。埋設時，水落口杯與豎管承桶口的連接處應用密封材料嵌填密實，防止該部位在暴雨時產生倒水現象。水落口周圍直徑500mm范圍內用防水涂料或密封材料涂封作為附加增強層，厚度不小于2mm，涂刷時應根據防水材料的種類采用不同的涂刷遍數來滿足涂層的厚度要求。水落口杯與基層接觸處應留寬20mm，深20mm的凹槽，嵌填密封材料。

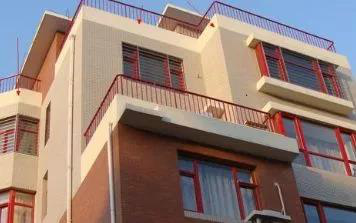

女兒墻
（1）在女兒墻砌體內設縱向拉結鋼筋，通全長，其中兩根通過構造柱。
（2）設構造柱，設計合理截面間距，其豎向配筋按抗震計算確定，下部錨固于頂層圈梁中，上部與壓頂圈梁整連，構造柱間距不得超過4m。
（3）在女兒墻砌體外側還要設置橫向連接鋼筋，每4層磚壓1根，開口端錨固于構造柱中，其兩直肢隨坡度而加長。柱外側砌體厚度不大于120mm 時，可不設橫向拉結筋。
（4）每隔12m需設伸縮縫。

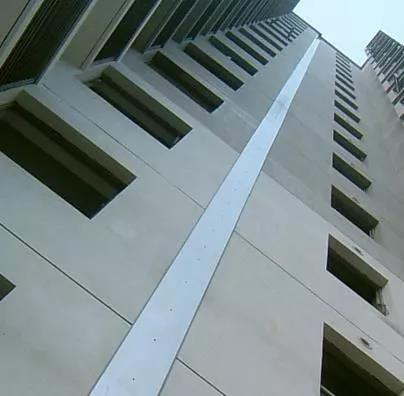

變形縫
（1）用于伸縮的變形縫宜少設，可根據不同的工程結構類別、工程地質情況采用加強帶、誘導縫等替代措施。
（2）變形縫處混凝土結構的厚度不應小于300mm。用于沉降的變形縫最大允許沉降差值不應大于30mm。
（3）防震縫的寬度應根據設防烈度和房屋高度確定，多層房屋可采用50~100mm，高層房屋可采用100~150mm。鋼結構防震縫的寬度不應小于相應混凝土房屋縫寬的1.5倍。后澆縫的寬度一般為50~100cm，縫的間距為20~25m，并盡量和施工時的接縫結合設置；縫的填充材料可用摻鋁粉的混凝土。
施工要點
（1）細部構造處理是防水的薄弱環節，施工前應審核圖紙，特殊部位如變形縫、施工縫、穿墻管、預埋件等細部要精心處理。
（2）穿墻管外預埋帶有止水環的套管，應在澆筑混凝土前預埋固定，止水環周圍混凝土要細心振搗密實，防止漏振，主管與套管按設計要求用防水密封膏封嚴。
（3）墻體水平施工縫應設在高出底板表面不小于300mm的墻體上。拱、板與墻結合的水平施工縫宜留在拱、板與墻交接處以下150~300mm處；垂直施工縫應避開地下水和裂隙水較多的地段，宜與變形縫相結合。
（4）遇水膨脹止水條具有緩膨脹性能；止水條與施工縫基面應密貼，中間不得有空鼓、脫離等現象；止水條應牢固地安裝在縫表面或預留凹槽內；止水條采用搭接連接時，搭接寬度不得小于30mm。
（5）結構變形縫應嚴格按設計要求進行處理；止水帶位置要固定準確；周圍混凝土要細心澆筑振搗，保證密實；止水帶不得偏移；變形縫內填瀝青木絲板或聚乙烯泡沫棒，縫內20mm處填防水密封膏，在迎水面上加鋪一層防水卷材，并抹20mm防水砂漿進行保護。
在建筑結構設計與施工時，除主體結構外，還有很多細部結構如變形縫、水落口、箍筋等，體積雖小用處卻不小，如果這些部位設置有問題，對整體結構的安全與質量來說都是隱患。中鐵城際小編今天對這類結構的設計及施工要點進行了整理。
構造柱
（1）多層磚房構造柱應符合：最小截面可采用240mm×180mm，箍筋間距不宜大于250mm，且在柱上下端適當加密。
（2）構造柱與墻體連接應砌成馬牙槎并沿墻每隔500mm設兩根拉結筋，每邊伸入墻內長度不宜小于1m。
（3）構造柱應與每層圈梁連接。隔層設置圈梁的房屋應在無圈梁樓層增設配筋磚帶；其他情況下，配筋磚帶應在外縱墻和相應橫墻上接通。
（4）構造柱按構造設置，不需單獨設置基礎。當基礎頂部設有圈梁時，構造柱可錨固在基礎圈梁中。
水落口
（1）水落口杯上口的標高應設置在溝底的最低處。防水層貼入水落口杯內不應小于50mm。
（2）水落口周圍直徑500mm范圍內的坡度不應小于5％，并采用防水涂料或密封材料涂封，其厚度不應小于2mm。
（3）水落口杯與基層接觸處應留寬20mm，深20mm凹槽，并嵌填密封材料。因為水落口與天溝、檐溝的材料不同，環境溫度的變化會使水落口與檐溝間產生裂縫，故水落口應固定牢固。
（4）涂膜防水屋面水落口。水落口周圍直徑500mm范圍內，坡度不應小于5%，并用該涂料或密封材料密封，其厚度不應小于2mm；水落口杯與基層接觸處，應留寬20mm，深20mm凹槽，并嵌填密封材料。
（5）卷材防水屋面水落口。埋設時，水落口杯與豎管承桶口的連接處應用密封材料嵌填密實，防止該部位在暴雨時產生倒水現象。水落口周圍直徑500mm范圍內用防水涂料或密封材料涂封作為附加增強層，厚度不小于2mm，涂刷時應根據防水材料的種類采用不同的涂刷遍數來滿足涂層的厚度要求。水落口杯與基層接觸處應留寬20mm，深20mm的凹槽，嵌填密封材料。
女兒墻
（2）設構造柱，設計合理截面間距，其豎向配筋按抗震計算確定，下部錨固于頂層圈梁中，上部與壓頂圈梁整連，構造柱間距不得超過4m。
（3）在女兒墻砌體外側還要設置橫向連接鋼筋，每4層磚壓1根，開口端錨固于構造柱中，其兩直肢隨坡度而加長。柱外側砌體厚度不大于120mm 時，可不設橫向拉結筋。
（4）每隔12m需設伸縮縫。
變形縫
（1）用于伸縮的變形縫宜少設，可根據不同的工程結構類別、工程地質情況采用加強帶、誘導縫等替代措施。
（2）變形縫處混凝土結構的厚度不應小于300mm。用于沉降的變形縫最大允許沉降差值不應大于30mm。
（3）防震縫的寬度應根據設防烈度和房屋高度確定，多層房屋可采用50~100mm，高層房屋可采用100~150mm。鋼結構防震縫的寬度不應小于相應混凝土房屋縫寬的1.5倍。后澆縫的寬度一般為50~100cm，縫的間距為20~25m，并盡量和施工時的接縫結合設置；縫的填充材料可用摻鋁粉的混凝土。
施工要點
（1）細部構造處理是防水的薄弱環節，施工前應審核圖紙，特殊部位如變形縫、施工縫、穿墻管、預埋件等細部要精心處理。
（2）穿墻管外預埋帶有止水環的套管，應在澆筑混凝土前預埋固定，止水環周圍混凝土要細心振搗密實，防止漏振，主管與套管按設計要求用防水密封膏封嚴。
（3）墻體水平施工縫應設在高出底板表面不小于300mm的墻體上。拱、板與墻結合的水平施工縫宜留在拱、板與墻交接處以下150~300mm處；垂直施工縫應避開地下水和裂隙水較多的地段，宜與變形縫相結合。
（4）遇水膨脹止水條具有緩膨脹性能；止水條與施工縫基面應密貼，中間不得有空鼓、脫離等現象；止水條應牢固地安裝在縫表面或預留凹槽內；止水條采用搭接連接時，搭接寬度不得小于30mm。
（5）結構變形縫應嚴格按設計要求進行處理；止水帶位置要固定準確；周圍混凝土要細心澆筑振搗，保證密實；止水帶不得偏移；變形縫內填瀝青木絲板或聚乙烯泡沫棒，縫內20mm處填防水密封膏，在迎水面上加鋪一層防水卷材，并抹20mm防水砂漿進行保護。
